Die Zentralschneidmühle für großvolumige Teile und große Durchsätze
Die Wanner Energy-Serie
Die Zentralschneidmühle für großvolumige Teile und große Durchsätze
Die Schneidmühlen der E-Serie eignen sich hervorragend sowohl als leistungsstarke Zentralmühle als auch als In-Line Zerkleinerungsanlage beispielsweise beim Zerkleinern von Butzen bei der Herstellung großer Blasformteile.
Mit insgesamt 5 Mahlraumgrößen, sowie diversen Mahlraumkonfigurationen und verschiedenen Schachtvarianten, lassen sich die Maschinen speziell auf die Kundenanforderungen und die Art der Beschickung hin anpassen.
Die Mühlen der E-Serie sind serienmäßig mit einer integrierten Schallschutzkabine versehen, in die auch das optional erhältliche Fördergebläse integriert wird. Des Weiteren ist der Mahlraum über Schwingelemente von der Kabine entkoppelt, so dass Vibrationen gedämpft werden.
Er ist zudem als robust dimensionierte Schweiß-/Schraubkonstruktion ausgelegt, und die Rotorwelle wird mit einer überdimensionierten Lagerung geführt.
Über die weit zu öffnenden Zugangstüren sind Mahlraum und Gebläse der Schneidmühle einfach und ohne Werkzeug schnell zugänglich. Das Reinigen der Schneidmühle ist somit einfach möglich.
3-schneidiger Rotor im Standardmahlraum – die universelle Lösung für Teile und Angüsse
5-schneidiger Rotor im Standardmahlraum – für größere Durchsätze
3-schneidiger Rotor im supertangentialen Mahlraum – für die Zerkleinerung besonders voluminöser Teile
- Integrierte Schallschutzkabine serienmäßig
- Sehr gute Mahlgutqualität durch V-Schnitt
- Aggressiv einziehender Rotor, für sehr voluminöse Teile supertangentialer Mahlraum optional erhältlich
- 5-schneidiger Rotor für hohe Durchsätze erhältlich
- Optionales Gebläse innerhalb der Schallschutzkabine erhältlich
- Mahlraum über Schwingelemente vom Maschinengestell und der Schallschutzkabine entkoppelt für eine wirksame Dämpfung des Körperschalls
- Umfangreiches Zubehör erhältlich, wie diverse Gebläse, Zyklone, Schleusen, Entstaubungseinrichtungen, Förderbänder und vieles mehr

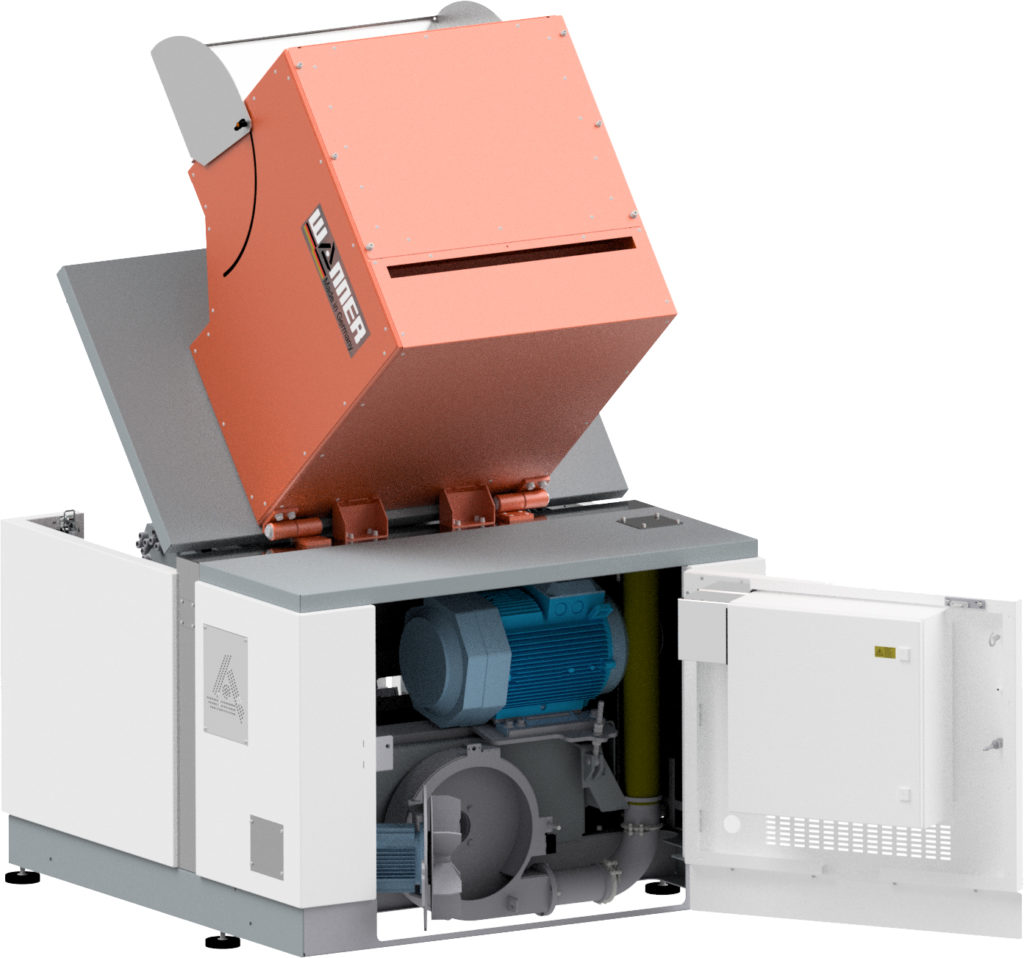

Optional sind die Mühlen aus unserer Energy-Baureihe mit einem in die Schallschutzeinhausung integrierten Gebläse zu erhalten, das über eine große rückseitige Türe gut erreichbar ist. Der Einbau in die Schallschutzeinhausung der Mühle dämmt die vom Gebläse ausgehende Lärmbelastung nachhaltig, ohne dass zusätzliche Stellfläche benötigt wird. Das Gebläse ist dazu platzsparend auf der Rückseite in die Schallschutzkabine eingebaut und über eine sich weit öffnende Tür in der Kabine gut zugänglich. Das robust konstruierte Gebläse lässt sich über ein Scharnier ebenfalls einfach öffnen. Je nach Kundenanforderungen sind sowohl das Gebläse als auch die Rohrbögen in einer verschleißgeschützten Ausführung erhältlich, so dass selbst die Zerkleinerung von GF-verstärktem Material zuverlässig funktioniert.
| E 30.50 | E 35.40 | E 35.60 | E 45.50 | E 45.80 | |
| Mahlraumöffnung | 300 x 500 mm | 350 x 400 mm | 350 x 600 mm | 450 x 500 mm | 450 x 800 mm |
| Rotordurchmesser | 250 mm | 300 mm | 300 mm | 400 mm | 400 mm |
| Rotormesser | 2 x 3 | 2 x 3 oder 2 x 5 | 2 x 3 oder 2 x 5 | 2 x 3 oder 2 x 5 | 2 x 3 oder 2 x 5 |
| Statormesser | 2 | 2 | 2 | 2 optional 3 | 2 |
| Schnittgeometrie | V-Schnitt | V-Schnitt | V-Schnitt | V-Schnitt | V-Schnitt |
| Motorleistung | 7,5 kW – 11 kW | 11 kW – 18,5 kW | 18,5 kW | 18 kW – 30 kW | 22 kW – 30 kW |
| Rotordrehzahl | 630 U/min | 500 U/min | 500 U/min | 450 U/min | 450 U/min |
| Gewicht | 1000 kg | 1300 kg | 1450 kg | 1850 kg | 2200 kg |
| Durchsatz* | 150-200 kg/h | 200-250 kg/h | 300-500 kg/h | 300-500 kg/h | 400-800 kg/h |
* Der Durchsatz gilt für Standardmaterialien wie z. B. PA, ABS, PS etc. bei Verwendung des Standardsiebs und stellt einen Richtwert dar. Er ist abhängig von Siebgröße, Material, und Größe der Angüsse und kann je nach Anwendung unter Umständen deutlich von den hier genannten Werten abweichen.
Die E-Serie: Maßskizze
| E 30.50 | E 35.40 | E 35.60 | E 45.50 | E 45.80 | |
| A | 1915 | 1960 | 1960 | 2100 | 2100 |
| B | 1405 | 1450 | 1450 | 1505 | 1505 |
| C | 2250 | 2320 | 2320 | 2520 | 2520 |
| D | 1625 | 1760 | 1760 | 1745 | 1745 |
| E | 1000 | 960 | 1260 | 1100 | 1540 |
| F | 505 | 430 | 630 | 510 | 810 |
| G | 430 | 430 | 430 | 545 | 545 |
Von der Schneidmühle bis zum Mahlzentrum:
Falls ein zentralisiertes Mahlen benötigt wird, lassen sich mit unseren Scheidmühlen aus der Energy-Serie sehr einfach zentrale Mahlstationen für Durchsätze bis zu 500 kg/h generieren.
Neben der zu Ihren Anforderungen passenden Schneidmühle liefern wir auch die gesamte Peripherie, angefangen vom Fördergebläse mit der passenden Verrohrung, dem Zyklonabscheider mit Gestell, und falls gewünscht auch Zellenradschleuse, Metallseparator und Förderband mit oder ohne Metallsuchspule. Für sehr lärmsensitive Bereiche besteht zudem die Möglichkeit, die gesamte Schneidmühle zusätzlich zu kapseln, so dass solche Zerkleinerungsanlagen auch zentral und produktionsnah in einer Halle aufgebaut werden können. Gebläse und Zyklone sind dabei hinsichtlich der für die Förderung notwendigen Luftmengen soweit aufeinander abgestimmt, dass Granulat und Luft sauber getrennt werden. Die beiden groß dimensionierten Filtersäcke sorgen dafür, dass die Umgebung weitgehend unbelastet bleibt. Falls Sie hier besondere Anforderungen haben, sprechen Sie uns einfach an.
E 35.60 Sonderschacht mit seitlicher Zuführung
Für spezielle Anwendungen können wir unsere Maschinen genau auf die Bedürfnisse unserer Kunden anpassen. So fertigen wir Sonderschächte mit zusätzlicher seitlicher Zuführung, falls z.B. auch längere Profilabschnitte zerkleinert werden müssen.
Je nach Kundenanforderung passen wir unsere Schächte darauf an, wie das zu zerkleinernde Material der Mühle zugeführt werden soll. Durch die Verwendung unterschiedlicher Rotoren, die z.B. 3-schneidig oder 5-schneidig ausgeführt sind, oder die Verwendung von Mahlräumen mit unterschiedlicher Einzugsgeometrie können wir unsere Schneidmühlen sehr gut auf Ihre Anforderungen hinsichtlich Teilegröße und Durchsatz anpassen. Weitere Optionen wie ein zusätzlicher Verschleißschutz im Mahlraum oder beim Gebläse, sowie eine Vielzahl an Steuerungsoptionen ermöglichen uns, auch schwierigste Anforderungen zu erfüllen. Egal ob Blasteile, Spritzgussteile oder Extrusionsprofile – wir haben sicher eine Lösung für Ihr Zerkleinerungsproblem.

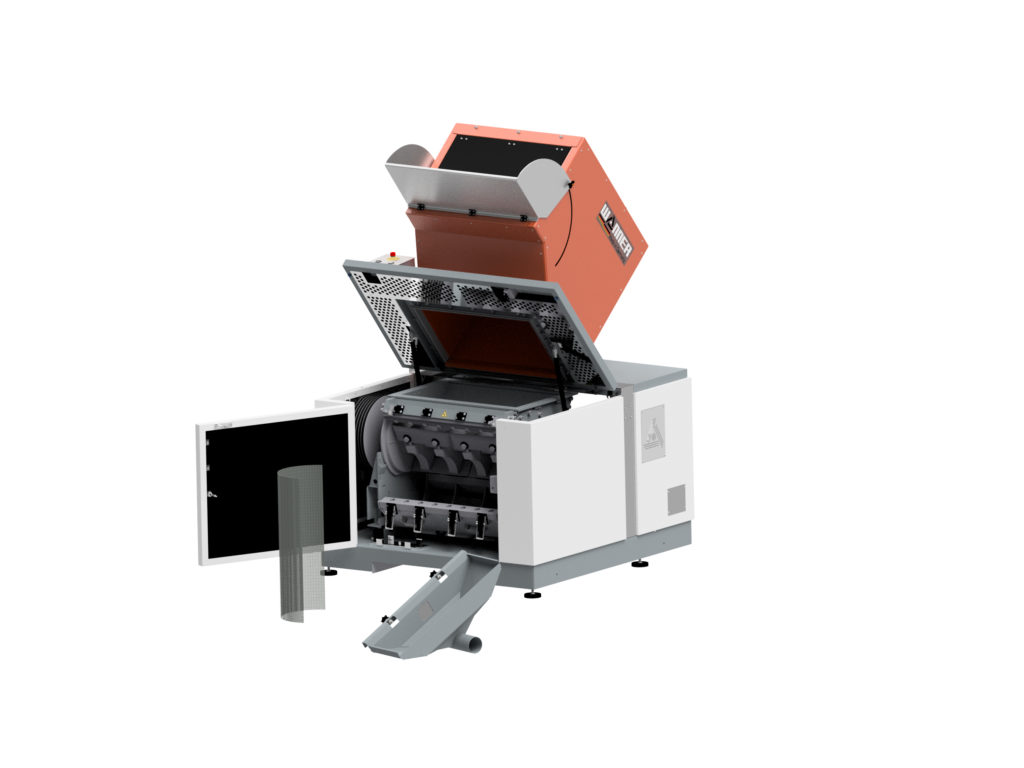

Die Energy-Serie – so einfach zugänglich
Die Schneidmühlen unserer Energy-Serie sind standardmäßig mit einer integrierten Schallschutzkabine ausgerüstet. Durch eine sich weit öffnende Tür und den…
…federunterstützt weit aufklappenden Zuführschacht ist der Mahlraum für Reinigungs- und Servicearbeiten schnell und gut zugänglich. Der Siebbügel lässt sich ohne Werkzeug öffnen und das Sieb kann dann ebenfalls einfach entnommen werden.
Bei einigen unserer Kunden in Schwaben heißen unsere Schneidmühlen wegen der einfachen Zugänglichkeit und der Bedienerfreundlichkeit deshalb einfach die „Schnellputzmühlen“. Ein Name den wir als Kompliment und Verpflichtung auffassen.
