Dynamic - Die Universalschneidmühle
für massive Teile
Dynamic - Die Universalschneidmühle für massive Teile

Die Wanner Dynamic-Serie

Die Universalschneidmühle für massive Teile und sperrige Angüsse

Die Schneidmühlen der D-Serie sind jetzt in 4 Mahlraumgrößen verfügbar:

  • Modell D25.25 mit einer Mahlraumöffnung von 250 x 255 mm²
  • Modell D25.38 mit einer Mahlraumöffnung von 250 x 385 mm²
  • Modell D25.50 mit einer Mahlraumöffnung von 250 x 505 mm²
  • Modell D30.50 mit einer Mahlraumöffnung von 300 x 500 mm²



Die Schneidmühlen der D-Serie gibt es zudem typabhängig mit zwei verschiedenen Antriebsvarianten.
Zum einen als Schneidmühle mit Keilriemenantrieb und großer, massiver Schwungscheibe für Anwendungen bei denen ein größerer Durchsatz benötigt wird, als auch mit direkt angebautem Getriebemotor mit deutlich reduzierter Drehzahl und mit geringerem Stellplatzbedarf, wenn die Schneidmühle z.B. als Beistellmühle Verwendung findet.



Die Schneidmühle mit Standardschacht lässt sich für Roboter- oder Handbeschickung durch einfach und schnell zu montierende Einweistrichter / Aufgabewannen sowie durch unterschiedliche Gestelle und Mahlguttrichter jederzeit an Ihre speziellen Bedürfnisse anpassen.
Die Vielzahl der wählbaren Optionen bezüglich Motorleistung, Fahrgestelle und Zuführschächten, Antriebsart, Mahlraumgröße, Steuerungsvarianten, Schallschutz und Zubehör erlauben eine einfache Anpassung der Schneidmühle auf Ihre jeweilige Zerkleinerungsaufgabe. Die Rotorgeometrie mit kaskadiertem V-Schrägschnitt garantiert ein hochwertiges Mahlgut mit geringem Staubanteil und trägt zusammen mit den standardmäßig schallgedämmten Einwurfschächten und dem massiven Mahlraum zu einem niedrigen Geräuschpegel bei.

Vorteile

Die Vorteile der D-Serie

Die Vorteile der D-Serie
Die Vorteile der D-Serie
  • massiver Mahlraum mit gehärteten Komponenten für lange Lebensdauer und minimalen Verschleiß auch bei abrasivem GF-Material
  • Rotor mit aggressivem Einzugsverhalten packt auch voluminöse Teile und sperrige Angüsse
  • Zwei Antriebsvarianten wählbar:
    Variante mit Keilriemenantrieb, massiver Schwungscheibe mit Zusatzgewicht, geeignet für größere Durchsätze und für die Zerkleinerung besonders massiver Teile
    Variante mit Direktantrieb mittels Getriebemotor für niedrigere Rotordrehzahl und reduziertem Platzbedarf
  • geringer Geräuschpegel durch massiven Mahlraum aus schwingungsdämpfenden Gussteilen sowie Schrägschnittrotor in V-Anordnung
  • niedrigerer Energieverbrauch durch segmentierten Schrägschnittrotor und große Schwung-
    masse, ideal auch bei der Zerkleinerung sehr massiver Teile
  • optional mit integrierter Schallschutzkabine lieferbar
  • staubarmes, hochwertiges Mahlgut durch optimierte Schnittgeometrie
  • Schützsteuerung mit Überstromschutzschalter, redundanter Endschalterüberwachung nach aktueller Norm,
    4 m Anschlusskabel, CEE Stecker als Phasenwender, diverse Steuerungsoptionen möglich
  • durch das kompakte Design wird nur wenig Stellfläche benötigt
  • Messer einfach und ohne Vorrichtung nachschleifbar



Die Mühlen der D-Serie sind - mit oder ohne Schallschutzkabine - gut zugänglich, einfach zu öffnen und schnell zu reinigen. Die Schallschutzkabine läßt sich weit öffnen, so daß alle Komponenten der Mühle leicht erreicht werden. Der Mahlraum läßt sich einfach und ohne Werkzeug öffnen, ist gut einsichtbar und erlaubt einen guten Zugang zu allen wesentlichen Teilen.

Technische Daten

Die D-Serie: Technische Daten

  D25.25 D25.38 D25.38 Compact D25.50 D30.50
Mahlraum-
öffnung:
250 x 250
mm²
250 x 385
mm²
250 x 385
mm²
250 x 505
mm²
300 x 500
mm²
Rotor-
durchm.:
195 mm 195 mm 195 mm 195 mm 250 mm
Rotor-
messer:
12 18 18 24 6
Rotor-
drehzahl:
350 / 540 350 / 540 170 350 / 540 500
Stator-
messer:
2 2 2 2 2
Motor-
leistung:
4 / 5,5 / 7,5 kW 5,5 / 7,5 kW 4 kW 5,5 / 7,5 kW 7,5 kW
Antrieb: Keilriemen Keilriemen Getriebe Keilriemen Keilriemen
Spannung: * 400 Volt / 50 Hz 400 Volt / 50 Hz 400 Volt / 50 Hz 400 Volt / 50 Hz 400 Volt / 50 Hz
Sieb-
lochung:
4, 5, 6, 8, 10, 12 mm 4, 5, 6, 8, 10, 12 mm 4, 5, 6, 8, 10, 12 mm 4, 5, 6, 8, 10, 12 mm 4, 5, 6, 8, 10, 12 mm
Gewicht: 380 kg 430 kg 430 kg 480 kg 550 kg
Absaug-
behälter Vol.:
ca. 12 l ca. 17 l ca. 17 l ca. 22 l ca. 22 l
Steuerung: Schütz-
strg. *
Schütz-
strg.*
Schütz-
strg. *
Schütz-
strg. *
Schütz-
strg. *

* Spannung:
andere Spannung auf Anfrage



* Steuerung:
Schützsteuerung mit Überstromschutzschalter, redundanter Endschalterüberwachung entspr. EN 12012, 4 m Anschlußkabel, CEE Stecker als Phasenwender, diverse Steuerungsoptionen möglich

Maßskizzen

Die D-Serie: Maßskizze

Die D-Serie: Maßskizze

Einsatzprofil:

Die Schneidemühle eignet sich als Beistellmühle zum Einmahlen sehr großer und sperriger Angüsse bzw. bei sehr massiven Abfallteilen und kann auf Grund der recht hohen Durchsatzleistung auch als Zentralmühle verwendet werden.

  D 25.25 D 25.38 D 25.50
A 870 870 870
B 730 850 970
C 890 890 890
D 270 390 510
E 271 271 271
F 925 925 925
G 1120 1120 1120
H 1310 1310 1310
I 1655 1655 1655
J 380 380 380

Alle Angaben in mm

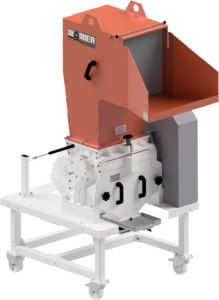

Die D-Serie: Maßskizze Hochgestell

Die D-Serie: Maßskizze Hochgestell

Einsatzprofil:

Die Schneidemühle auf Hochgestell eignet als kompakte Zentralmühle für die Zerkleinerung sperriger als auch massiver Teile. Das Mahlgut kann in einem Sack oder Behälter unter der Schneidmühle gesammelt werden, ein Fördergebläse kann somit auch bei größeren Durchsätzen entfallen.

  D 25.25 D 25.38 D 25.50
A 380 380 380
B 730 850 970
C 1200 1200 1200
D 270 390 510
E 925 925 925
F 1330 1330 1330
G 1730 1730 1730

Alle Angaben in mm

Bilder/Videos

Videos

Die Wanner Dynamic Baureihe Dauer: 02:30 min
Die Universalschneidmühle für massive Teile
Die Dynamic-Serie mit Schallschutzkabine
Die Dynamic-Serie mit Schallschutzkabine

Wanner-Technik Neuheit

Anfrage
